地面三維激光掃描儀在變電站建模中的應用
項目背景
隨著現代生活和生產用電需求的不斷擴大,變電所的供電壓力也隨之越來越大,如何保證變電設備安全可靠運行,提供優質電力供應,做好電氣設備巡視在供電工作中顯得尤為重要，以便在電氣設備出現異常時，及時發現并采取措施，從而避免事故，保障系統正常運行。
因此，利用三維激光掃描儀對變電站的掃測，采集變電站的數據，使用變電站智能巡檢機器人實現變電站日常設備巡視、紅外線測溫、開關閘刀現場位置核對、將大大減少運行人員工作量，并產生很大的經濟效益。以及以后進行數字變電站建模提供數據，方便變電站的管理、維護、改造、災害逃生演練、災害救援。
我公司與某變電站合作為其提供準確的激光點云數據及變電站三維模型數據，為該部門建立三維可視化平臺提供基礎模型數據。
項目需求及難點：
該項目需提供該變電站的激光點云數據及三維模型數據，用于三維可視化管理，點云及模型精度要求5cm。
該變電站器件較多，使用傳統測量方式需要人工逐一測量且獲取的數據為二維數據，不便于三維數字化管理及存檔，作業方式落后且效率及其低下。
解決方案：
使用設備為HS系列高精度三維激光掃描儀，該設備為脈沖式地面三維激光掃描設備，非常適合地形測繪、礦山測量等大場景區域測量應用。
產品優勢：設備具有5mm測量精度，最遠測距可達1200m,整機具備IP64防護等級，可連續使用4H以上，內置240G固態硬盤,此次作業主要采集航道區域的點云及全景等特點；
配套軟件具備點云預處理，全景與點云配準著色、點云分類濾波、數字測圖，提取矢量要素等功能。
數據成果展示：
|
|
|
|

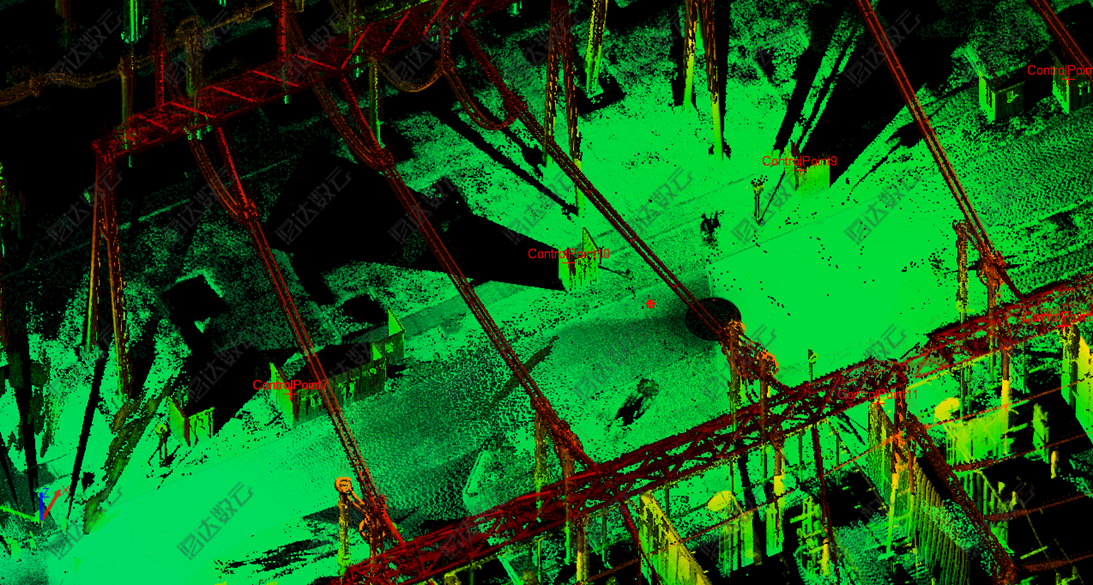

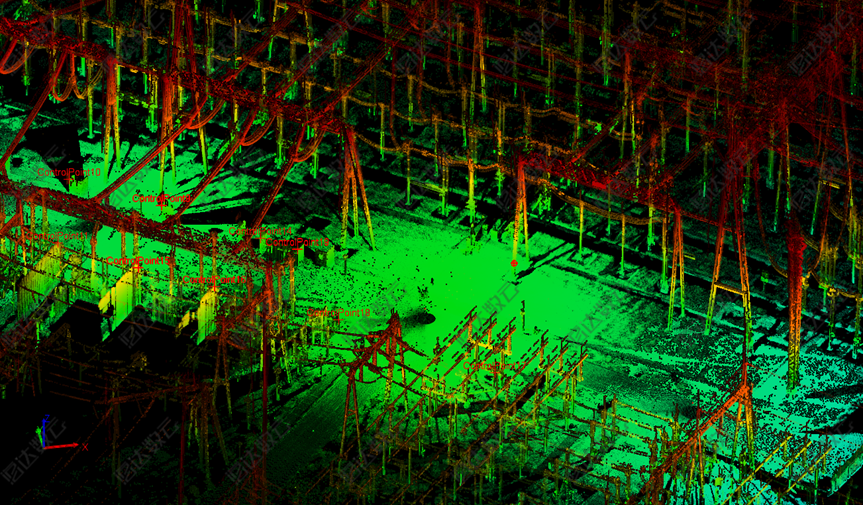

| 點云數據 | 點云數據 |
|
|
|
|
|
|

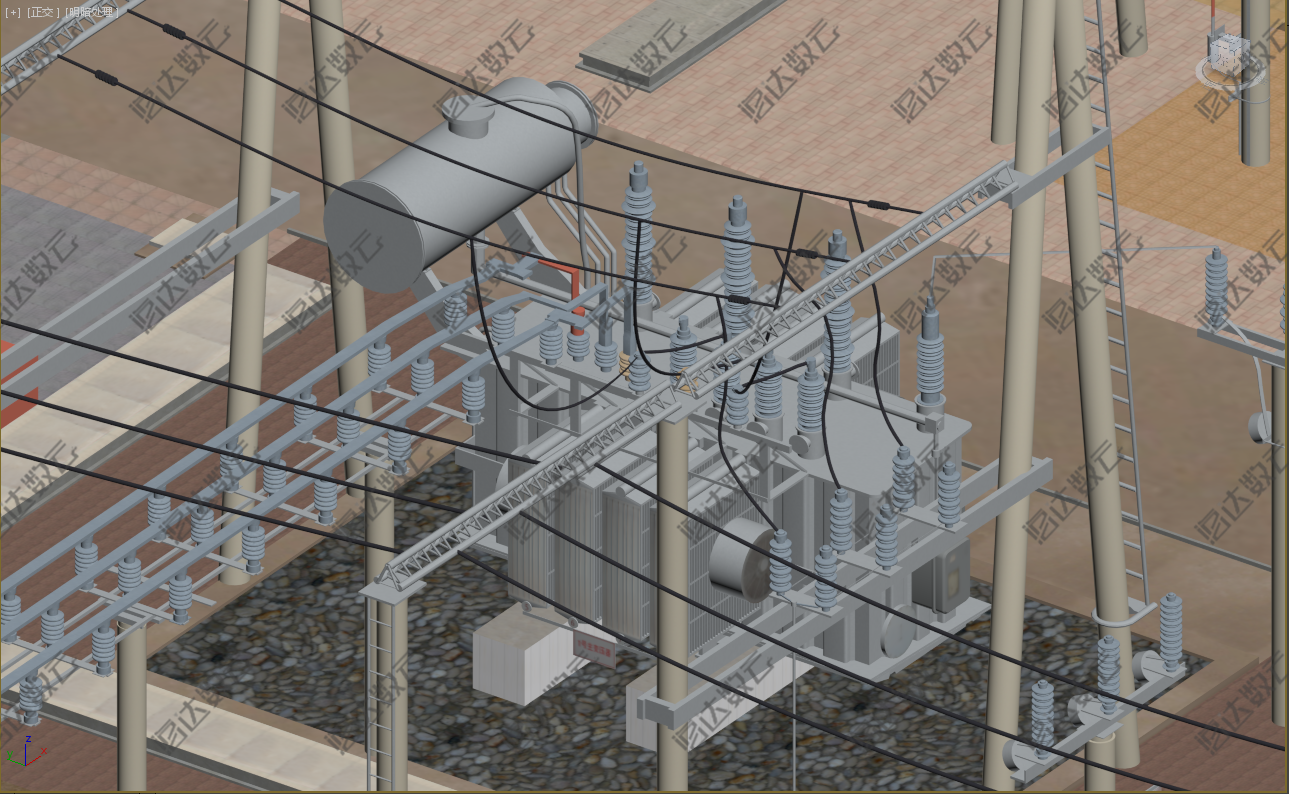

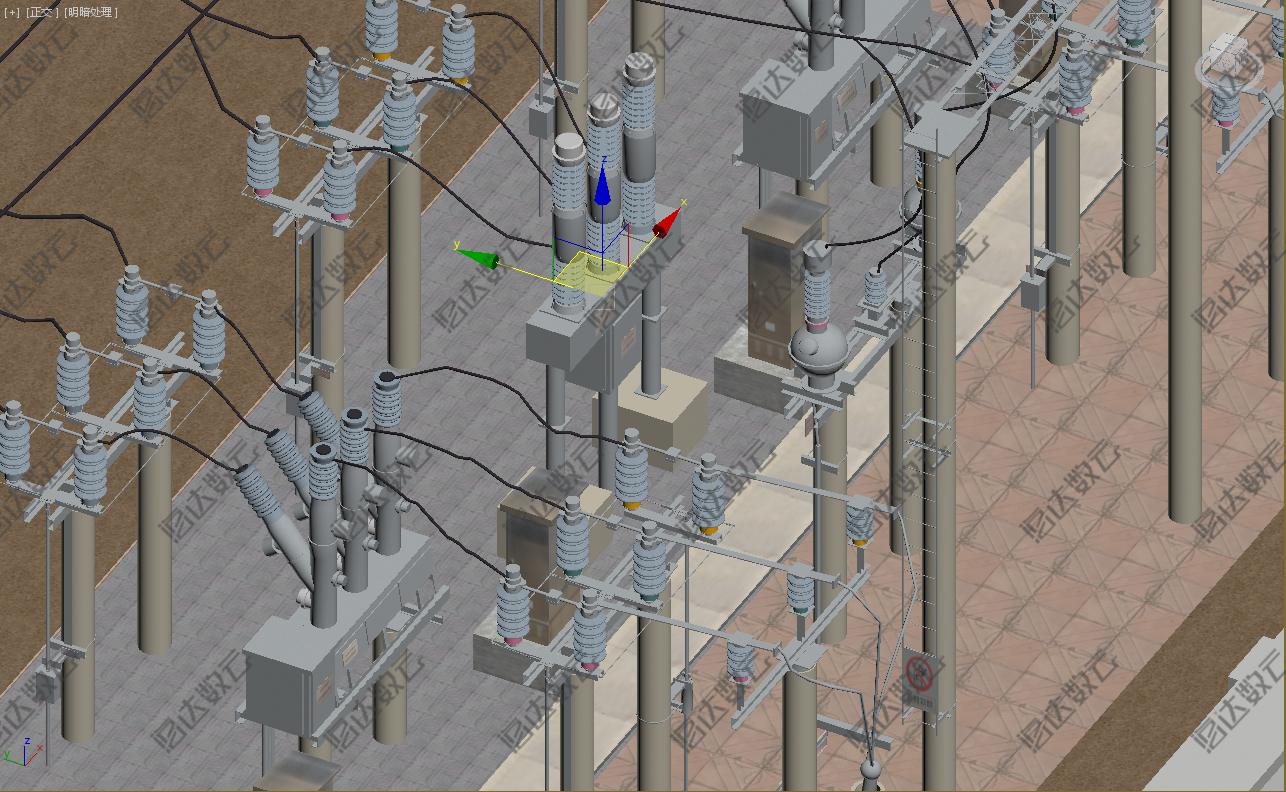

三維可視化模型 |
三維可視化模型 |
項目總結：
高精度。三維激光掃描可快速的獲取變電站場景的周圍的真實情況，利用高精度的點云制作高精度的三維模型數據，為以后的設計改造分析提供精準的數據。
可以在平臺中精細化展示各個器件的信息及銘牌，實現設備器件的精細化管理。
數據采集過程安全。在現代測量中，往往要獲取高溫、高壓、有毒或其他危險地區的測量數據，傳統測量危險性大，且不方便。利用三維激光掃描技術可以非接觸地進行測量，保障了測量人員的安全。
應用面廣。三維數字化可用于變電站的運維、管理及三維仿真培訓等，而激光點云數據可用來電力巡線、塔桿傾斜度檢查等方向應用
