解決方案

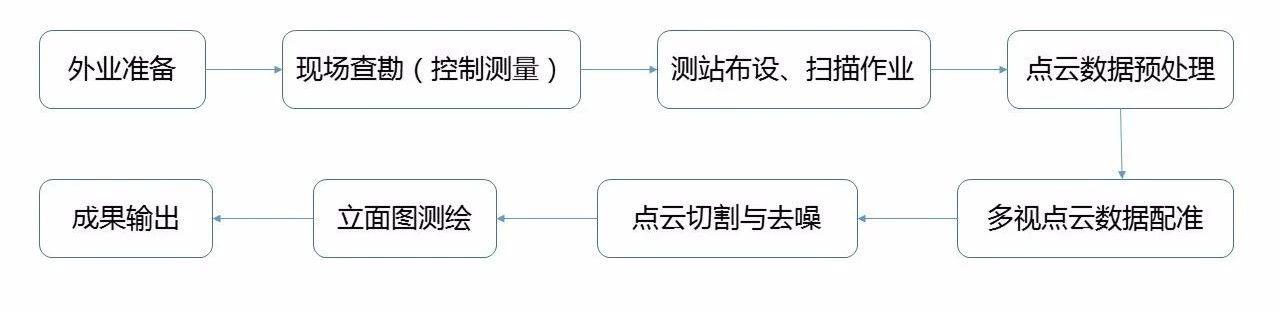

     （1） 作業流程

　　（2）產品介紹

　　HS i系列高精度三維激光掃描儀是海達數云完全自主知識產權的高精度靜態三維激光系統。該設備具有高精度、高頻率、長距離等特點，廣泛應用于地質災害監測、數字城市建模、數字礦山測量、數字文化遺產、精密工業測量等領域提供完整的信息化解決方案與服務，為數字三維世界建設與應用提供技術支撐。

　　有效測程：1000米/650米/500米

　　激光發射頻率：最大50萬點/秒

　　全景分辨率：7000萬像素（需選配外置相機）

　　測距精度：5mm 40m

　　（3）數據處理軟件

　　點云數據預處理，采用海達數云公司的配套處理軟件。將外業采集的數據導入軟件中，各站數據需要統一坐標系進行拼接，若掃描作業環境擁有地面控制成果，還可通過軟件自動對各站點云數據進行拼接配準。將模型空間里的多塊點云合成為一個單一有效的點云。

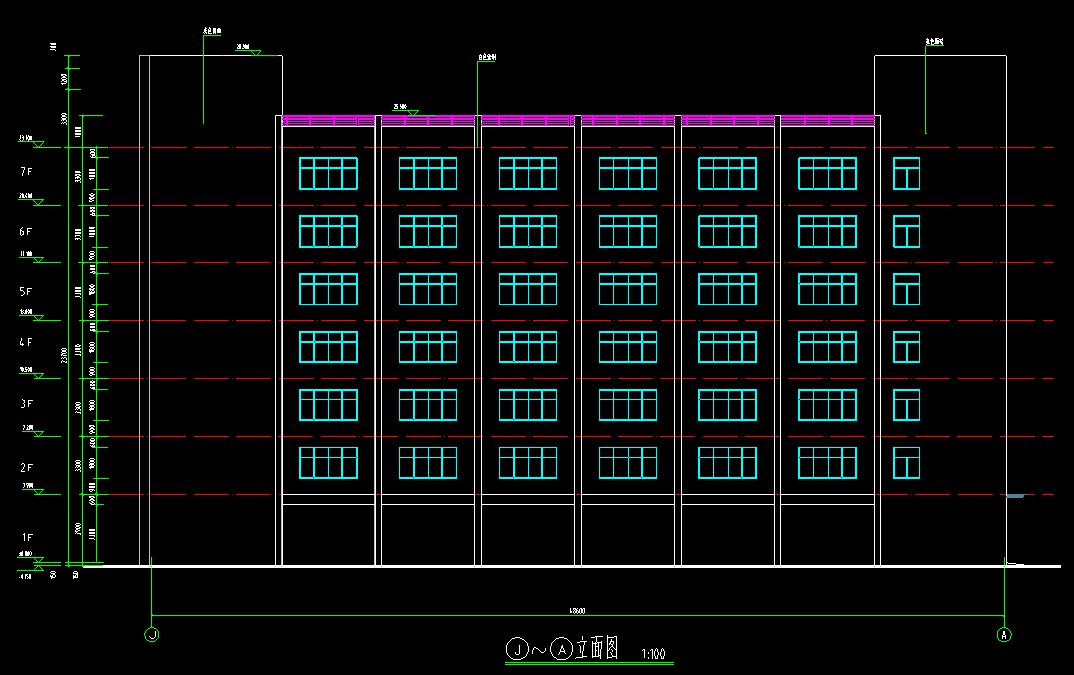

　　立面圖通常采用AutoCAD軟件繪制，配套軟件可以完美實現點云數據與AutoCAD的連接，通過三維靜態顯示可以切換到建筑物各個立面，在平面上進行矢量化描繪，

成果展示

　　經過統一化的點云數據是包含測站范圍內所有地物三維坐標信息的整體數據，通過切割點云可以獲得各個獨立建筑物的有效數據。為了使得各建筑物各立面數據能夠正確投影到二維平面上，需以建筑物立面數據為依據建立空間坐標系。

　　結合武漢、深圳、廈門、南昌等多地立面測繪項目，對HS-i系列高精度三維激光掃描儀運用于立面測繪領域的技術優勢、路線進行了詳細的闡述。其快速、準確、高效等技術優勢在建筑物立面測繪領域得到充分的展現，取得了較好的成效。

項目總結

　　1.無需瞄準：三維激光掃描儀可以進行全方位測量，已經脫離了全站儀等儀器所必備的瞄準器、物鏡和目鏡，使得外也人員不必再忍耐大量觀測造成的眩暈，自動化測量提高了外業作業效率。

　　2.無需草圖連線：由于激光測量速度很快，對于外業測繪項目全方位測量，其外業數據較全，所以也無需繪制草圖，只需要再內業進行綜合取舍，完成制圖任務。

　　3.無透視投影變形：攝影測量技術中相片的拍攝是透視投影，會產生較為明顯的變形，而三維激光掃描儀類似全站儀直接獲取距離和角度，所以其點位無投影變形。

　　4.全天候作業：主動發射光源，不依賴自然光。

　　5.異形復雜建筑同樣適用。

　　6.作業效率得以提升
