三維激光實景在數字園林行業的應用
項目背景
在當今信息化社會，傳統測繪作業方式已經不能滿足大數據快速更新的需求。為全面、準確地掌握城區園林綠地資料，更好地反映當前城區綠化水平，推進園林綠化管理工作走向科學化、規范化、數字化，各地都開展了城區綠地普查測量工作。現階段大多都采用全站儀、RTK方式進行測量采集，再結合人工調查方式進行遺漏檢查和屬性調繪。該種方式外業作業勞動強度大，效率低，不能實現城市專題數據的快速提取、更新。
三維激光移動測量系統可以在快速行駛過程中采集道路兩邊三維激光點云和全景影像數據，隨著全景激光移動測量方式的發展和推廣應用，可以解決沿道路兩旁行道樹數據的快速獲取問題，再通過內業自動化及人工交互作業方式，快速提取城市園林專題矢量要素，大大降低外業作業勞動強度，同時降低生產成本。
項目需求及難點
項目位于中部某市區，車流量大，樹木分散，傳統測繪作業方式強度大、效率低，同時部分區域GNSS信號較差，給作業人員的測繪工作帶來不小挑戰。
成果要求：采集道路及兩旁的三維激光點云及三維實景數據，利用配套的處理軟件，可對園林樹木進行快速的數據采集、更新、并提取屬性信息，最終建立一套具有統一空間坐標的園林信息基礎數據庫。
項目難度：車流量大，樹木分散；部分區域GNSS信號較差。
解決方案
1、外業數據采集

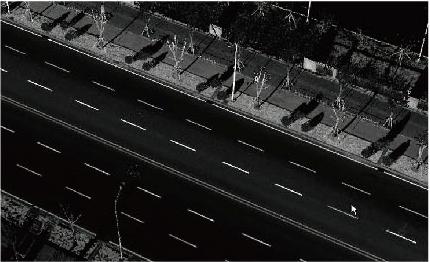

基于HiScan-Z三維激光移動測量系統的園林樹木信息化采集設備，可在快速移動過程中采集道路及兩旁的三維激光點云及三維實景數據。全景移動測量系統采集點云頻率是100萬點/s，按照50km/h的速度進行采集，10km有效點云數據大約為6GB。
|
|

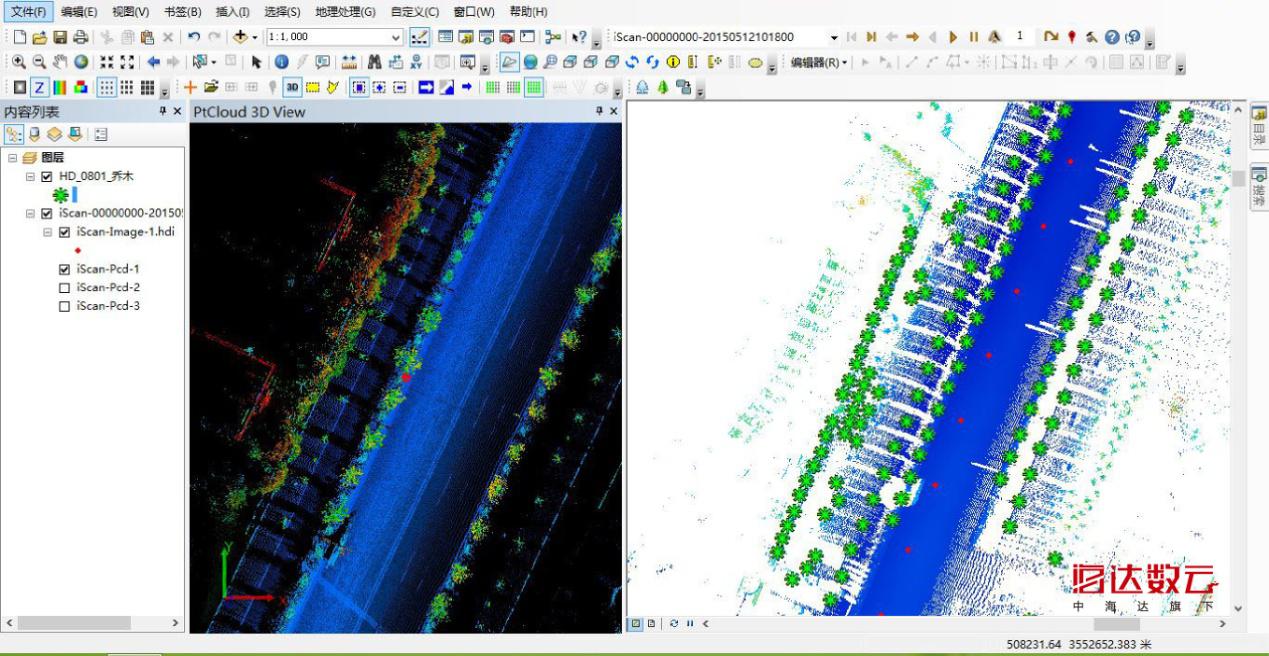

2、內業數據處理 基于獲取的三維激光點云及實景數據，利用配套的處理軟件，可對園林樹木進行快速的數據采集、更新、并提取屬性信息，部分特征信息（胸徑、蓬徑、高度等）更可實現自動化提取。使用程序自動化分析提取結合手工檢查，比純手工提取提高,40％以上內業處理效率。最終建立一套具有統一空間坐標的園林信息基礎數據庫。 |
|
3、應用服務 以園林信息基礎數據庫為基礎，通過三維實景、二/三維管理展示技術，提供一個面向園林信息化管理和服務的三維實景系統平臺。該實景平臺可實現與業務平臺的無縫集成，在此基礎上可建立樹木構筑物及周邊地物分類管理、跟蹤監控的專業業務管理平臺，可輔助進行歷史數據對比、苗木生長情況監控、雨水量統計、成活率分析等。 |
|
項目總結
本項目使用三維激光移動測量系統，對園林樹木信息進行外業采集，內業基于點云自動化提取行道樹，結合手工進行檢查修改，減輕了傳統測量外業采集工作量，提高了工作效率。通過試驗區采集處理對比驗證，可以大幅度提高生產效率，為城市專題圖數據生產更新，提供更便捷有效的解決方案。
